Zawór trójdrogowy i czterodrogowy – do czego służy i kiedy jest potrzebny?

Jeśli w Twojej instalacji grzewczej pojawiają się hasła „zawór 3D” albo „zawór 4D”, to zwykle chodzi o jeden temat: kontrolę temperatury wody w obiegach oraz (czasem) ochronę kotła. Takie zawory najczęściej pracują jako zawory mieszające – czyli „mieszają” gorącą wodę z zasilania z chłodniejszą wodą z powrotu, żeby na instalację puścić dokładnie tyle stopni, ile trzeba.

Poniżej wyjaśniam prosto, bez żargonu: czym się różnią zawory 3-drogowe i 4-drogowe, gdzie się je stosuje i kiedy naprawdę mają sens.

Co robi zawór mieszający?

Wyobraź sobie, że źródło ciepła (kocioł) daje wodę o 70°C, a podłogówka potrzebuje 30–40°C. Bez „mieszacza” byłoby za gorąco: podłoga nieprzyjemnie grzeje, a instalacja dostaje po głowie.

Zawór mieszający bierze:

trochę gorącej wody z kotła,

trochę chłodniejszej z powrotu,
i miesza je tak, by na obieg wyszła temperatura ustawiona (np. 35°C).

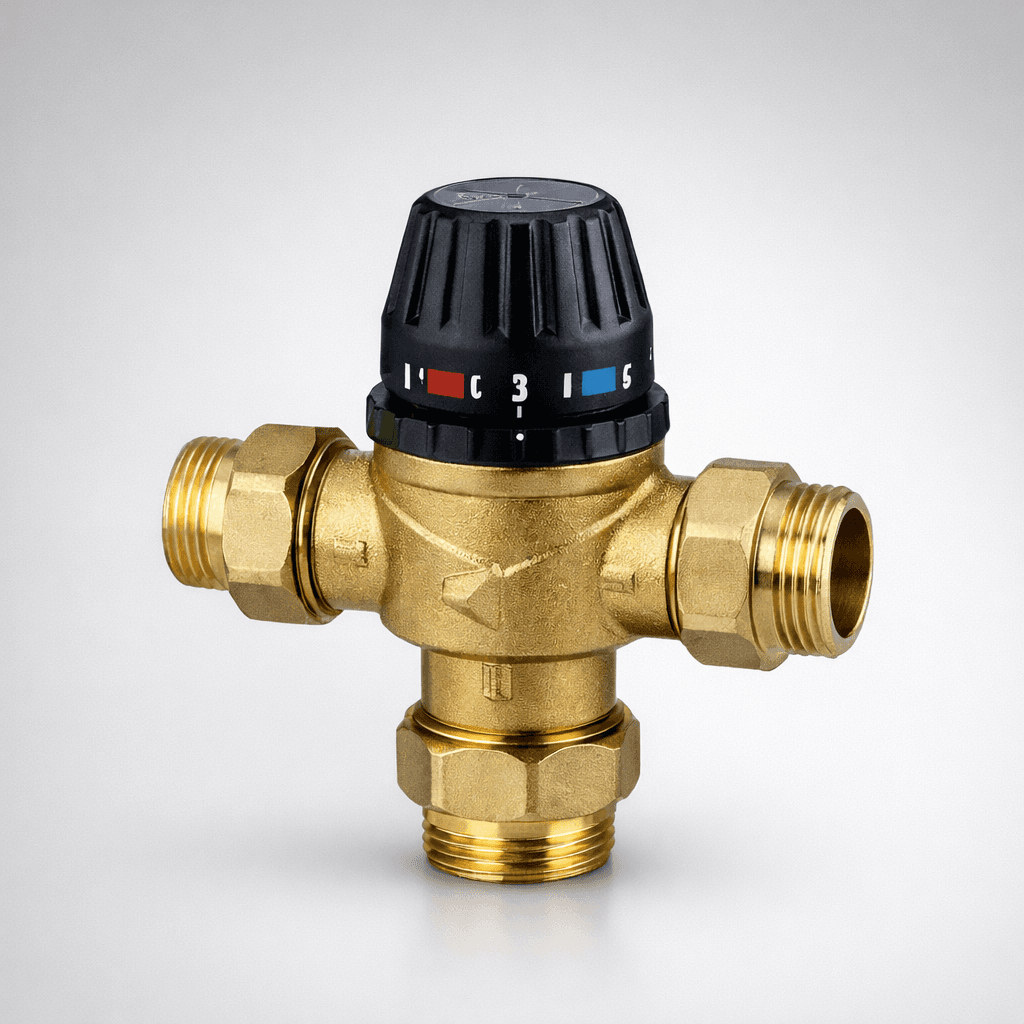

Zawór trójdrogowy (3D) – do czego służy?

Jak działa?

Ma trzy króćce (3 przyłącza). W praktyce może pracować w dwóch popularnych trybach:

mieszanie (najczęściej w ogrzewaniu): miesza zasilanie z powrotem, żeby uzyskać daną temperaturę,

rozdział / przełączanie (tzw. diverting): kieruje strumień wody w jedną z dwóch stron (np. na różne obiegi).

Kiedy 3D jest potrzebny?

Najczęstsze sytuacje:

Ogrzewanie podłogowe z „gorącego” źródła (kocioł na gaz/stałe paliwo) – żeby obniżyć temperaturę zasilania podłogówki.

Dwa obiegi o różnych temperaturach (np. grzejniki + podłogówka) – zawór pomaga ustawić „łagodniejsze” parametry dla jednego z obiegów.

Stabilniejsza praca i komfort – mniej wahań temperatury w domu, zwłaszcza gdy zawór współpracuje z automatyką (np. pogodową).

Ważne: zawór 3D świetnie reguluje temperaturę obiegu, ale nie jest „z definicji” zaworem do ochrony powrotu kotła (chociaż da się robić różne układy – o tym za chwilę).

Zawór czterodrogowy (4D) – czym się różni?

Co daje dodatkowo?

Zawór 4D ma cztery króćce i zwykle jest montowany tak, by jednocześnie:

regulować temperaturę wysyłaną na instalację (jak mieszacz),

podnosić temperaturę wody wracającej do kotła (tzw. ochrona powrotu).

To ważne szczególnie przy kotłach na paliwo stałe, bo zbyt zimny powrót sprzyja kondensacji i korozji niskotemperaturowej oraz obniża trwałość urządzenia.

Kiedy 4D jest potrzebny?

Najczęściej wtedy, gdy masz:

Kocioł na paliwo stałe (drewno/węgiel/pellet) i chcesz utrzymać bezpieczną temperaturę powrotu (często mówi się o okolicach ~55°C jako praktycznym progu w wielu instalacjach).

Instalację, w której kocioł bywa „zalewany zimnym powrotem” (np. duże grzejniki, długie instalacje, zimny start) – 4D pomaga łagodniej rozgrzać układ.

Gdzie się go montuje?

Najczęściej blisko kotła, łącząc zasilanie i powrót kotła z zasilaniem i powrotem instalacji (żeby zawór mógł mieszać i jednocześnie dogrzewać powrót).

3D czy 4D – jak szybko wybrać?

Wybierz 3D, gdy:

chcesz obniżyć temperaturę dla podłogówki lub jednego z obiegów,

masz dwie strefy grzania o różnych wymaganiach,

zależy Ci na płynnej regulacji temperatury zasilania.

Wybierz 4D, gdy:

masz kocioł na paliwo stałe i chcesz chronić powrót kotła,

chcesz równocześnie regulować obieg i trzymać kocioł „w dobrych warunkach” pracy.

A co z kotłem kondensacyjnym i pompą ciepła?

Tu warto uważać na prostą pułapkę:

Kocioł kondensacyjny jest najbardziej efektywny, gdy ma możliwie niską temperaturę powrotu – wtedy łatwiej o kondensację i wyższą sprawność.
Dlatego montowanie układu, który stale „podgrzewa powrót” (jak bywa w praktyce przy 4D), może ograniczyć kondensację i część korzyści z kotła kondensacyjnego (wszystko zależy od hydrauliki i nastaw).

Pompa ciepła z założenia pracuje na niższych temperaturach zasilania, więc w wielu domach mieszacz nie jest potrzebny, chyba że masz nietypowe strefy lub chcesz rozdzielić obiegi o różnych wymaganiach. (Tu często sprawę rozwiązuje dobrze dobrana automatyka i układ obiegów).

Na co zwrócić uwagę przy doborze (żeby to działało, a nie „dusiło” instalacji)

Po co zawór ma być?
Mieszanie temperatury (3D) czy mieszanie + ochrona powrotu (4D)? To kluczowe.

Dobór przepływu (Kvs) i średnicy
Zbyt mały zawór potrafi ograniczyć przepływ i robić problemy z dogrzaniem, a zbyt duży utrudnia precyzyjną regulację.

Sterowanie: ręczne czy z siłownikiem?

Ręczne ustawienie działa, ale wymaga „kręcenia”.

Siłownik + sterownik (np. pogodowy) daje stabilniejszą temperaturę i wygodę.

Miejsce montażu i pompy
Układ zaworu i pompy ma ogromne znaczenie dla efektu mieszania i ochrony powrotu. Źle ustawione elementy potrafią zepsuć cały pomysł.

Sygnały, że taki zawór może Ci się przydać

- podłogówka „parzy” albo trudno utrzymać komfort,

- grzejniki raz grzeją mocno, raz słabo (huśtawka temperatur),

- kocioł na paliwo stałe ma wyraźnie zimny powrót i szybciej łapie zabrudzenia/korozję,

- chcesz rozdzielić instalację na strefy o innych temperaturach.
